非構造格子流体構造連成解析ソルバー(FSI)

最新のFLUX 及び 時間積分手法を取り入れた有限体積法に基づくソルバーで流体構造連成シミュレーションを可能にしました。

・混合要素使用可(四面体、三角柱、ピラミッド、六面体)
・全速度領域計算(all speed area)
・外部及び内部流計算
・粘性、非粘性計算
・フラッター、バズ等の非定常計算
・強制加振計算
・モーダル法による流体構造連成解析(FSI)
・SAおよびSST乱流モデル
・γ-Re_θTransition Model
・MPIによる並列計算
・METISにより格子分割
・PARAVIEW、Tecplotによる可視化

*ニーズに合わせて弊社でカスタマイズ可能
*請負計算 及び 計算モジュール販売
*コアソルバー計算、後処理計算が LINUX・
Windowsシステム 両方作動可能

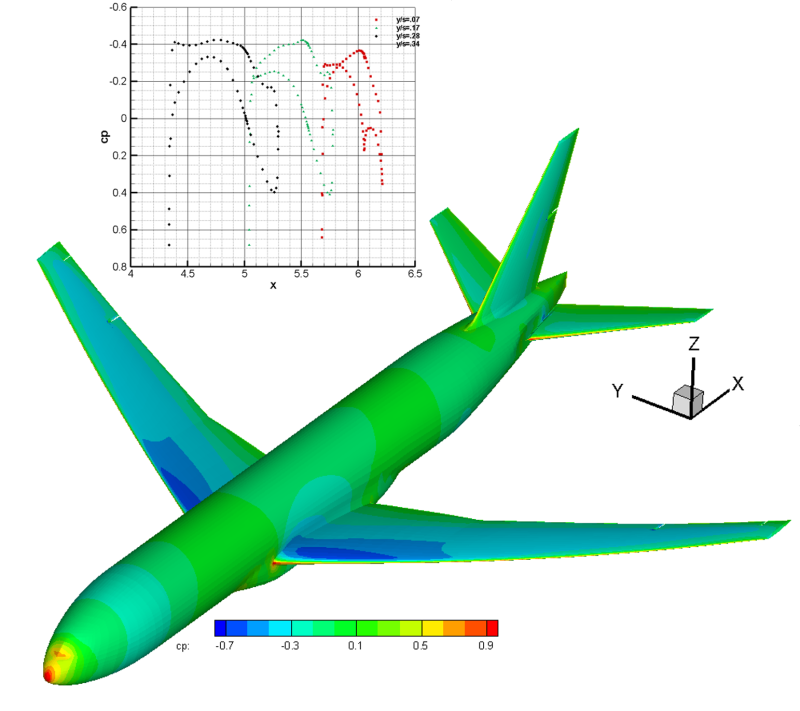

CRM全機定常計算シミュレーション





円柱周りの非定常計算

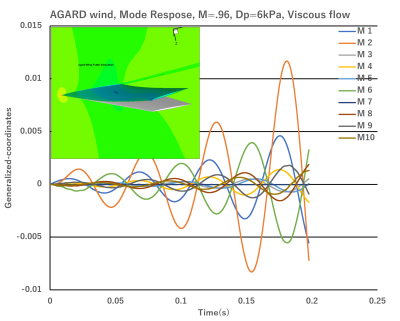

AGARD翼のフラッターシミュレーション

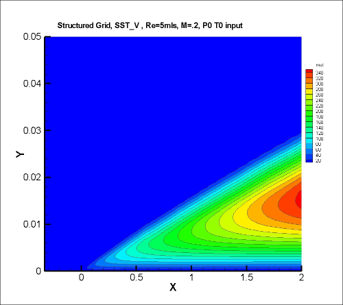

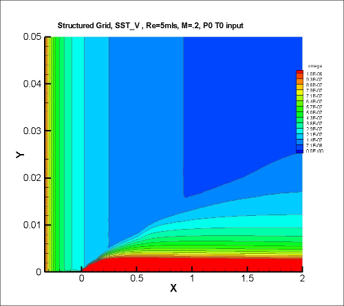

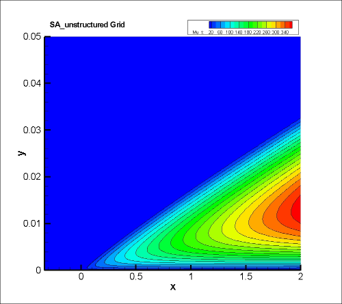

平面板における流れの検証計算(SST乱流モデル)

M=.2、Re=5mls

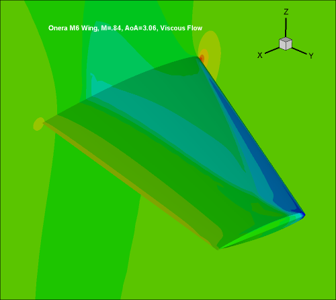

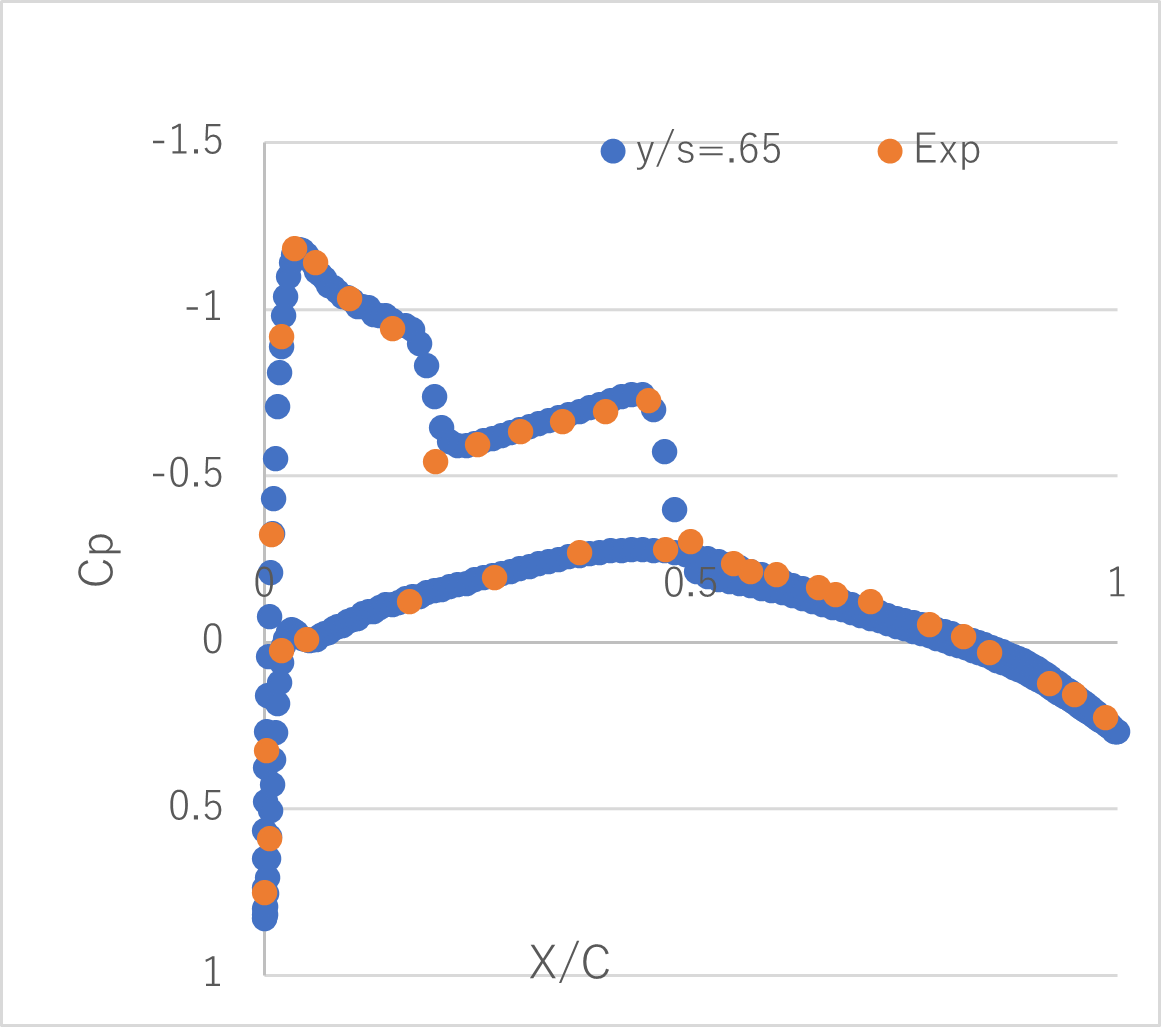

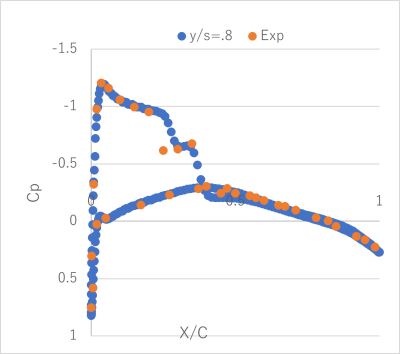

Onera M6翼(試験との結果比較)

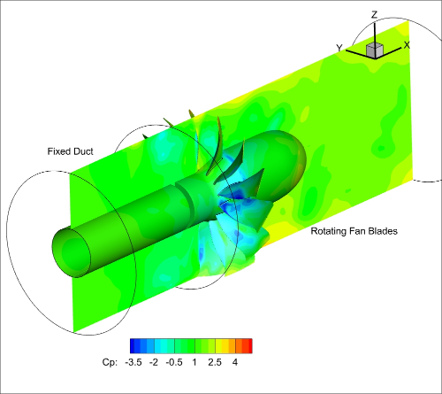

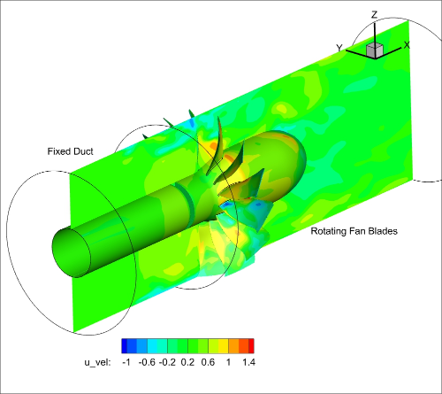

動翼列シミュレーション機能

Sliding Face Method による固定部と回転部の接続
